閘閥和截止閥到底有哪些區別，可以混用嗎？



          閘閥和截止閥到底有哪些區別

一、結構方面

1、結構不同：閘閥不屬于截止閥。

2、結構復雜度方面：閘閥比截止閥結構復雜,高度和尺寸都大,閘閥一般比截止閥短而高，特別是明桿閘閥需要較高的高度空間。這在安裝空間有限的情況下選型要注意的。

3、閘閥分明桿式、暗桿式，截止閥沒有明桿和暗桿

明桿式閘閥閥桿螺紋暴露在閥體外部，優點是可根據閥桿外伸長度判斷閥門開啟大小，閥桿與介質接觸長度較小，螺紋部分基本不受介質腐蝕影響，缺點是外伸空間高度大。暗桿式閘閥閥桿螺紋在閥桿內部與閘板上內螺紋想嚙合，開啟閥門時閥桿只旋轉而不上下升降，閘板則沿閥桿螺紋上升。暗桿式閘閥的優點是外伸空間小，缺點是不能根據閥桿情況判斷閥門的開啟，閥桿螺紋長期與介質接觸易受腐蝕。

4、截止閥與閘閥相比較，優點是結構簡單，密封性能好，制造維修方便，缺點是開啟需要的力矩大。

5、開啟阻力方面：閘閥要小，啟閉所需要的力矩小，非常省力，啟閉無水擊現象；截止閥液體阻力大，開啟與關閉力矩大。因此，截止閥一般不會做的很大，不適宜大口徑生產。

6、閘閥的行程比截止閥閥要大

二、流向方面

閘閥的流向，介質從管道的兩端哪一方進入效果都一樣，因此閘閥安裝時沒有安裝方向的。

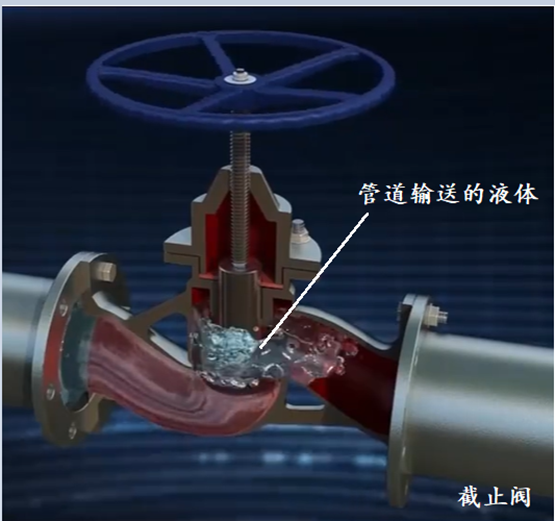

截止閥在安裝時，介質分為：從閥芯的下方進入、從上方進入兩種方式。

1、截止閥介質從閥芯的下方進入的優點是，當閥門關閉時盤根不受壓力，可以延長盤根的使用壽命，并可以在閥前管道承壓的情況下，進行更換盤根的工作。
截止閥介質從閥芯的下方進入的缺點是：閥門的驅動轉矩較大，約為上方進入的1.05-1.08倍，閥桿受的軸向力大，閥桿容易彎曲。為此,介質從下方進入方式，一般只適用于小口徑截止閥（DN50以下），DN200以上的截止閥都選用介質從上方流入的方式。

2、電動截止閥一般是采用介質從上方進入的方式。介質從上方進入方式的缺點正好與下方進入方式相反。

3、截止閥安裝時，必須按照閥體上箭頭所示的方向安裝。


三、調節方面

1、閘閥一般僅作為全開和全關之用，很少有其它功能。截止閥在對流量線性要求不高的場合，也能進行流量調節，如對流量進行較好調節，應選擇調節閥。

2、截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門，由于該閥的閥桿開啟或關閉行程相對較短，具有可靠的切斷功能，又由于閥座通口的變化與閥瓣行程成正比，適用于對流量的調節，截止閥調節流量的作用比閘閥強，截止閥的開度增加，流量增大，但是閘閥開度為50%左右以后，流量變化不大，不能起到很好的調節流量作用。

四、密封面

1、閘閥在開啟和關閉時閥芯和閥座密封面始終接觸并相互磨擦，因而密封面容易磨損，特別是在閥門處于接近關閉狀態時，閥芯前后壓差很大,密封面磨損就更為嚴重;
閘閥密封面有一定的自密封能力，它的閥芯靠介質壓力緊緊地與閥座密封面接觸，達到嚴密不漏。楔形閘閥的閥芯斜度一般為3~6度，當強制關閉過量或溫度變彳也交大的閥芯容易卡死。所以,高溫、高壓楔形閘閥，在結構上都采取了一定的防止閥芯卡死的措施。

2、截止閥的閥瓣一旦處于開啟狀況,它的閥座和閥瓣密封面之間，就不再接觸,因而它的密封面機械磨損較小，如果介質有固體顆粒，容易損壞密封面。
截止閥的密封面，必須施以強制力關閉的閥門才能達到密封，在同樣口徑、工作壓力和一樣的驅動裝置下，截止閥的驅動轉矩為閘閥的2.5~3.5倍。這一點在進行電動閥門的轉矩控制機構調整時，應加以注意。截止閥的密封面，只有在完全關閉時才相互接觸，強制關閉的閥芯與密封面的相對滑移量很小，因而密封面的磨損也很小。而截止閥密封面的磨損,多數是由于閥芯與密封面之前有雜物,或者是由于關閉狀態的不嚴密,引起介質的高速沖刷所致

五、應用和維護性方面

1、閘閥的維修，不適合在現場管道上進行，而大部分截止閥的閥座和閥瓣，可以在線更換，無需把整個閥門，從管線上拆下來，這對于閥門和管線焊接成一體的場合，是很適合的。

2、截止閥和閘閥的應用范圍是根據其特點決定的。在較小的通道中，當要求有較好的關斷密封性時，多采用截止閥;在蒸汽管道和大直徑的給水管道中，由于流體阻力一般要求較小，則采用閘閥。

3、閘閥和截止閥一般不可混用。


             歡迎業內人士和專家補充指正
